Фасадная схема для двухэтажного торгового здания

Двухэтажное торговое здание с несколькими арендаторами и пятью фасадами. Собственнику нужны были единые правила размещения вывесок — и согласование, чтобы арендаторы могли повесить вывески законно, без штрафов и демонтажа.

Задача

Определить, где и какие вывески смогут разместить арендаторы на всех пяти фасадах здания, чтобы конструкции соответствовали архитектурно-художественному регламенту, а концепцию можно было согласовать с администрацией с первого раза.

Что сделали

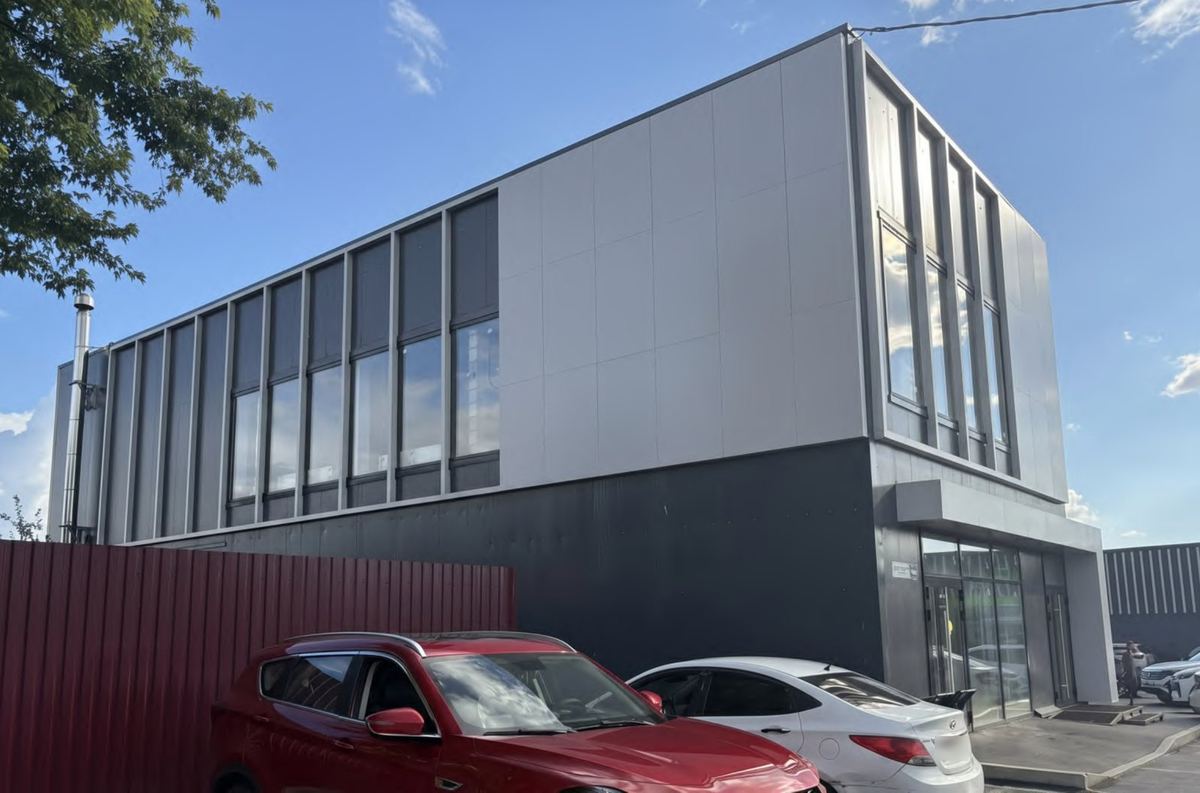

• Фотофиксация пяти фасадов (А–Д), ситуационный план и обмеры.
• Пояснительная записка по архитектурно-художественному регламенту № 31РВ-72 от 14.07.2015.

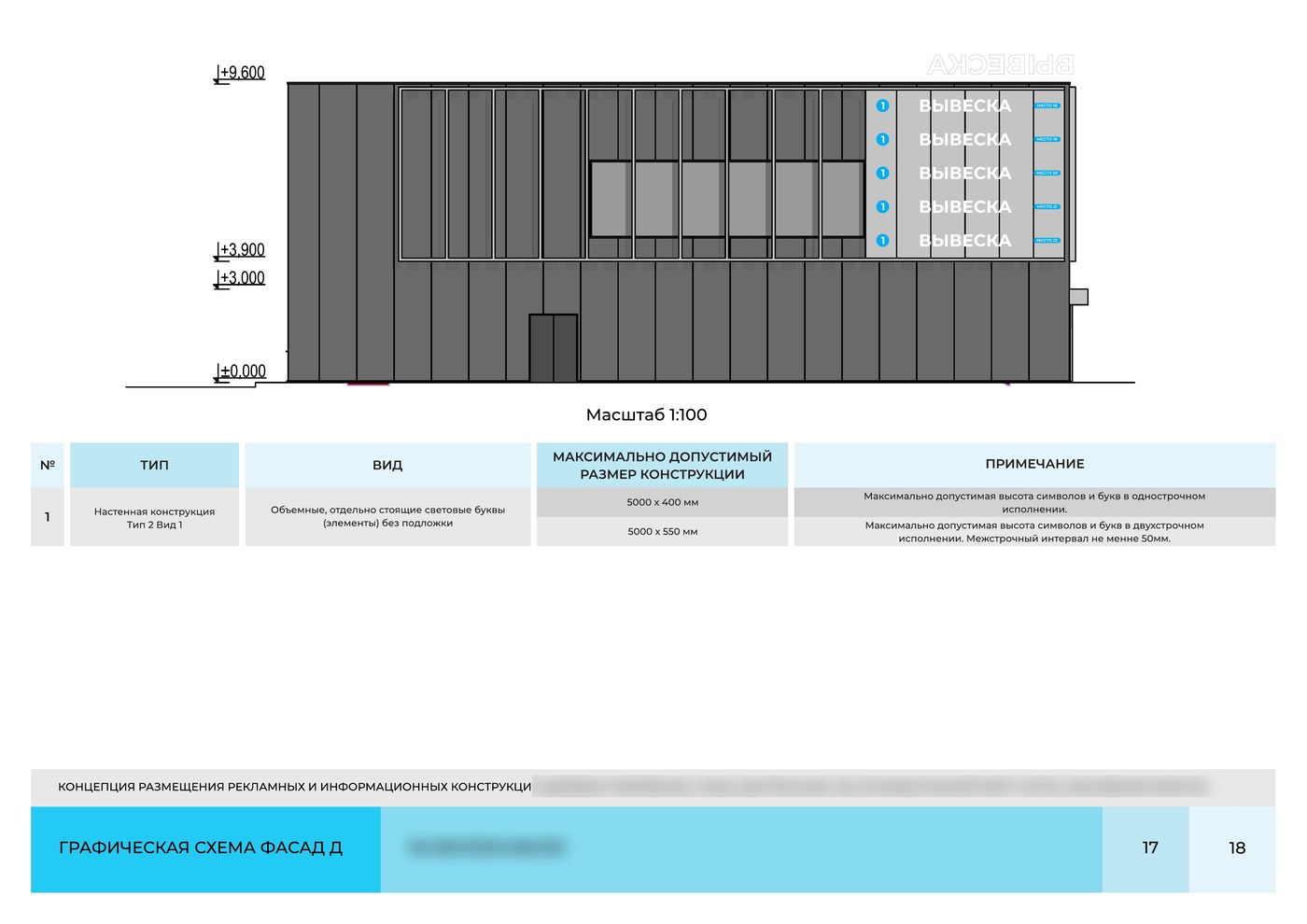

• Графические схемы фасадов в масштабе 1:100: пронумерованные места под вывески, высотные отметки, таблица типов и максимальных размеров конструкций.
• Настенные (тип 2, вид 1) и крышная конструкции — объёмные световые буквы без подложки, размеры от 3000×400 до 5000×650 мм. Цвет — белый, для арендаторов с зарегистрированным товарным знаком — по их ТМ.

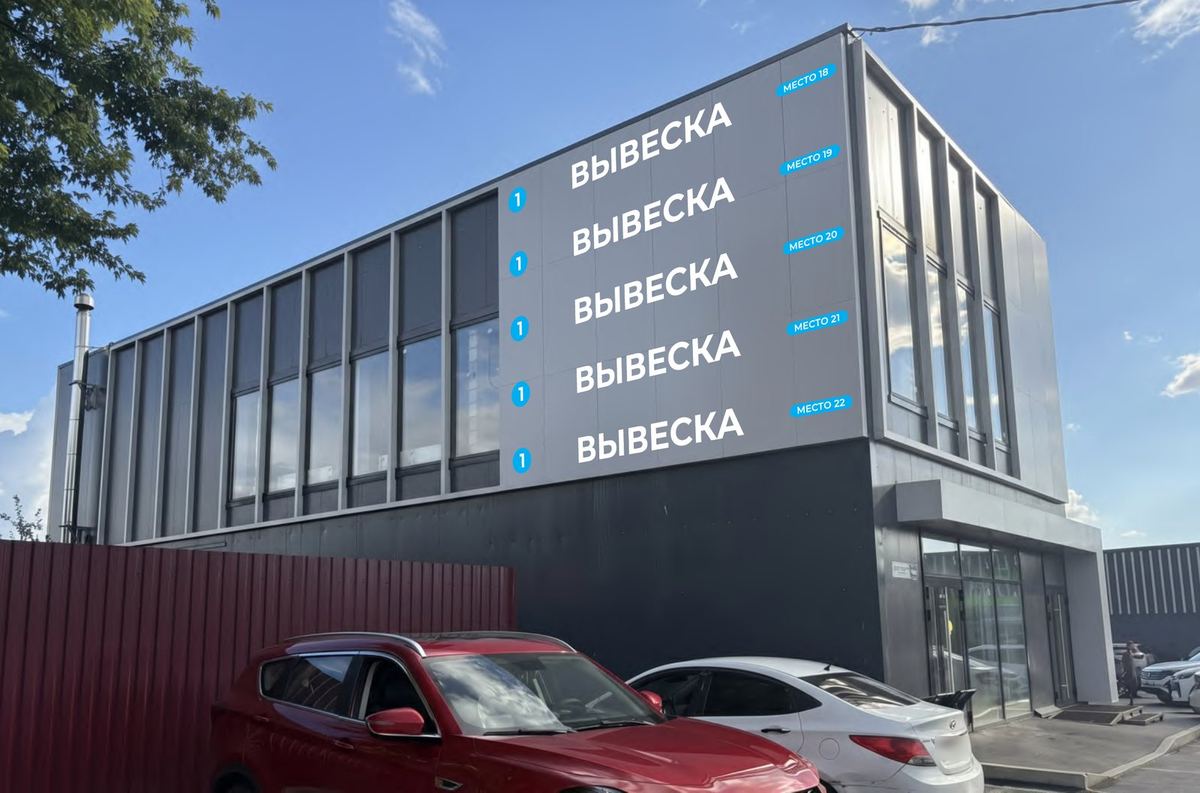

• Фотомонтаж каждого фасада, чтобы собственник и арендаторы видели итоговый облик здания.

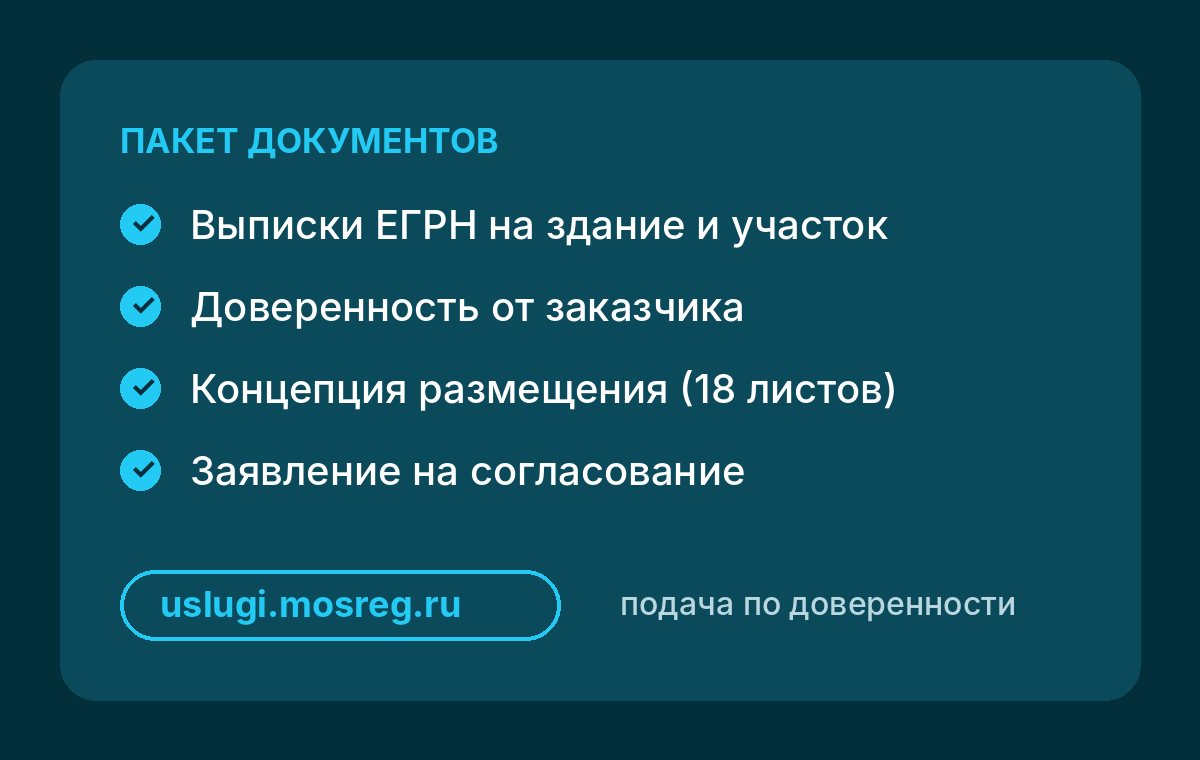

• Сбор документов и подача концепции на согласование от лица заказчика по доверенности через портал госуслуг Подмосковья (Мосрег).

Как мы работаем с фасадом

01. Фотофиксация

Снимаем каждый фасад и делаем обмеры.

02. Графическая схема М 1:100

Места под вывески, типы конструкций и максимальные размеры по регламенту.

03. Фотомонтаж

Показываем, как здание будет выглядеть с вывесками.

04. Подача на согласование

Собираем документы и подаём через Мосрег по доверенности от лица заказчика — клиенту не нужно ходить по инстанциям.

Результат

Концепция на 18 листах согласована с администрацией м.о. Истра. У здания единые правила оформления фасадов для всех арендаторов, а документы и подачу мы взяли на себя.
